迅速了解煉膠機國家標準是什么？（三）

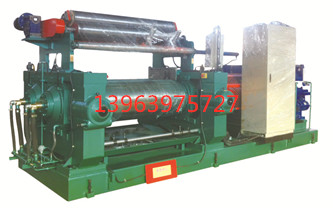

針對在這一課題，青島順富昌橡膠機械制造有限公司以XK-450型號煉膠機為例講解，共分四個課題， 下面是第三課題：

7.一次投料量：                                45kg

8.安全片破壞時壓力                            800+30kN

9.輥筒軸承：                                  滾動軸承

10.輥筒軸承潤滑方式：                         干油脂潤滑

11.調距方式：                                 手動調距

12.減速器：                             單出軸，棒銷聯軸節與輥筒連接。

13．外形尺寸（長×寬×高）                  5000×1950×1750

14．重量                                       12t

15.翻料裝置

  ⑴ 牽引輥速度                        4~40m/min

  ⑵ 牽引輥功率                        3Kw(YVP)

  ⑶ 擺動輥功率                        1.5Kw(AC)

  ⑷ 擺動幅度                          670mm

三、結構說明

1．輥筒

(1)型式：前、后輥中空光輥                                2組

(2)材質：合金冷硬鑄鐵 LTG-H

(3)表面硬度： 68～75 HSD

(4)軸承：采用雙列自動調心滾動軸承                        4組

(5)軸承座：采用灰口鑄鐵，經退火處理后加工制成，并附潤滑油孔 4組

(6)軸承座密封：灰鐵鑄造端蓋，骨架油封密封，              4組

 (7)輥筒冷卻：采用優質旋轉接頭                            2組

2．底座及機架

(1)底座：整體式焊接底座，機械加工。                      1組

(2)機架與壓蓋：采用焊接結構,機械加工。                 　  1組

3．調距裝置                                              2組

(1)調整范圍：0.1～10mm（靜態）

(2)由棘輪扳手、絲桿、絲母、刻度盤等組成

4．擋膠板                                                1組

(1)型式：固定式

(2)材質：采用鋼板焊接結構、安裝穩定

5．接料盤：采用鋼板焊接，帶清料抽屜                     1組

6．減速器                                               1組

(1)減速齒輪箱：單出軸，密閉油浴式

(2)減速齒輪箱與電機聯結：采用彈性聯軸器

(3)減速齒輪箱與輥筒聯結：采用棒銷聯軸器。

(4)前后輥筒速比：輥頭速比齒輪實現。

7．制動裝置

(1)型式：采用電液剎車。

(2)剎車能力：剎車后輥筒轉動不超過1/6周，制動后輥筒自動反轉60~90°

8. 緊急停車

(1)按鈕式：   4套

(2)胸壓式：   1套

9．潤滑系統                                             1組

(1)輥筒軸承潤滑：采用手動干油潤滑方式。

(2)減速齒輪箱潤滑：采用油浴式潤滑方式。

10．電氣控制：                                           1組

電氣元件選用高質量、技術先進的國內外知名品牌。
